二．RX 5700 XT图赏及拆解

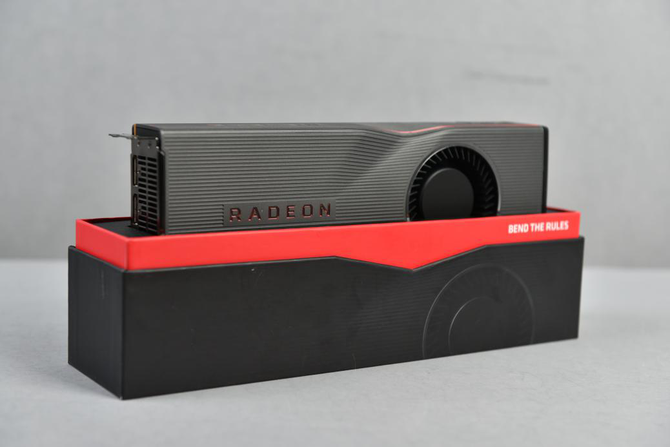

外包装盒方面，RX 5700 XT为半开放立式设计，摆放在桌子上质感十足，显得非常高档。

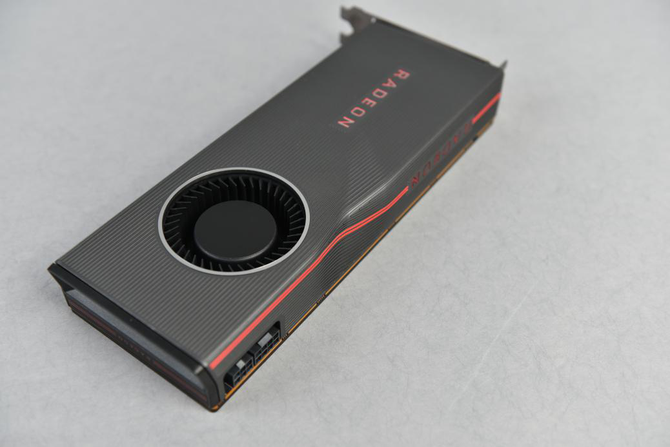

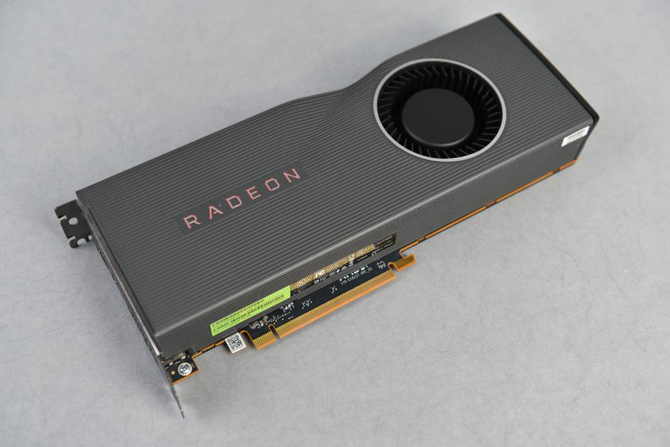

RX 5700 XT采用了AMD显卡常见的公版造型，配色为经典灰黑色，并在外壳正面添加了条纹纹理，左侧有红色的RADEON Logo，辨识度很高。顶部的凹陷处理带来了层次感，形成鲜明的视觉冲击。

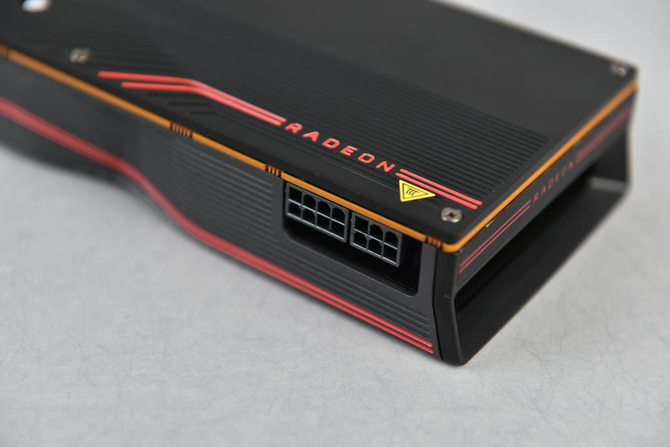

RX 5700 XT采用外接8+6Pin供电设计，加上75W PCIe供电，最大可满足300W供电需求。

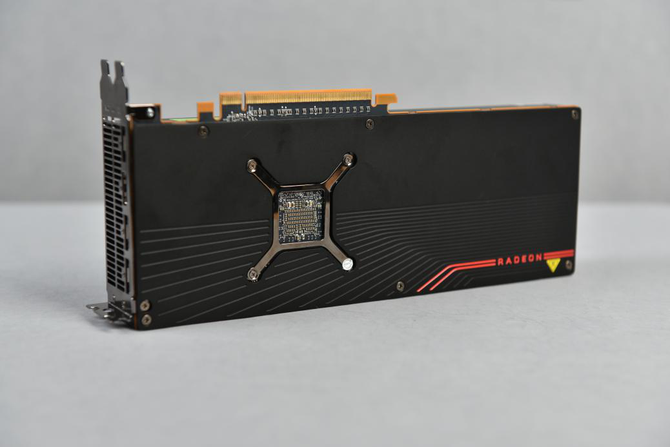

作为高端公版显卡，金属背板必不可少，金属背板除了能加强显卡强度，防止PCB弯曲以外，还能辅助显卡散热。RX 5700 XT的背板同样采用了条纹纹理处理，并添加红色RADEON Logo，与正面相呼应。

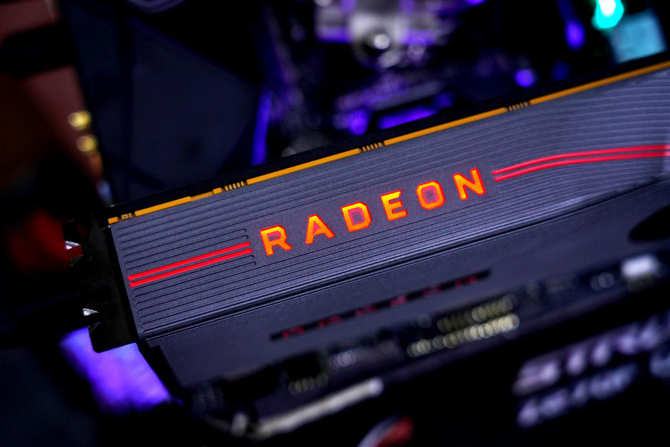

显卡侧面的RADEON Logo灯，点亮后非常美观。

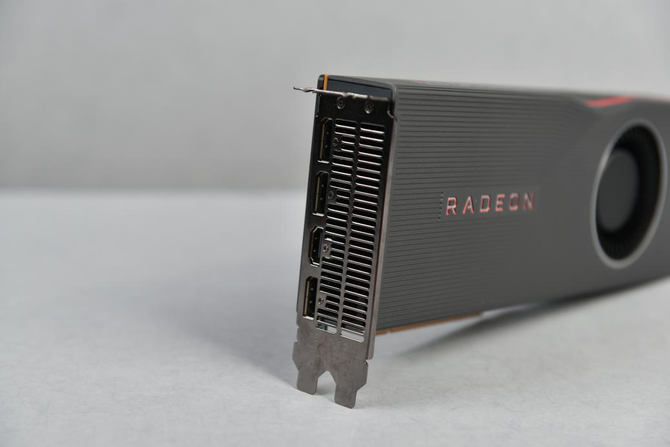

接口方面，RX 5700 XT提供了三个DisplayPort接口、一个HDMI接口，满足多显示器输出的需求。
公版涡轮散热器，散热鳍片采用真空腔均热板，并预留了较大的出风口，在减少噪音的情况下提高散热表现。
下面我们就通过拆解，来看一看RX 5700 XT的内部结构（拆解难度较大，不建议非专业玩家自己动手拆解）

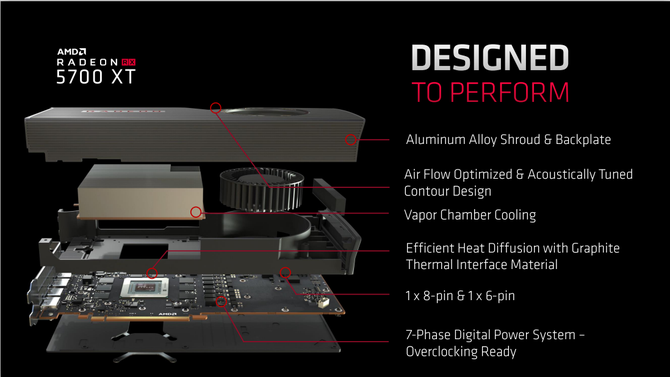

RX 5700 XT结构图

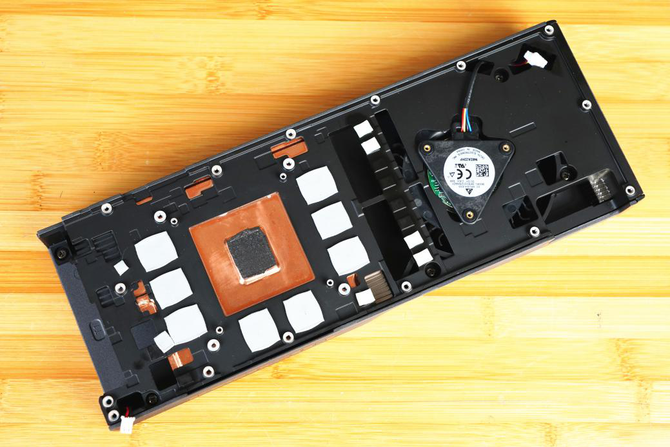

RX 5700 XT的散热器：

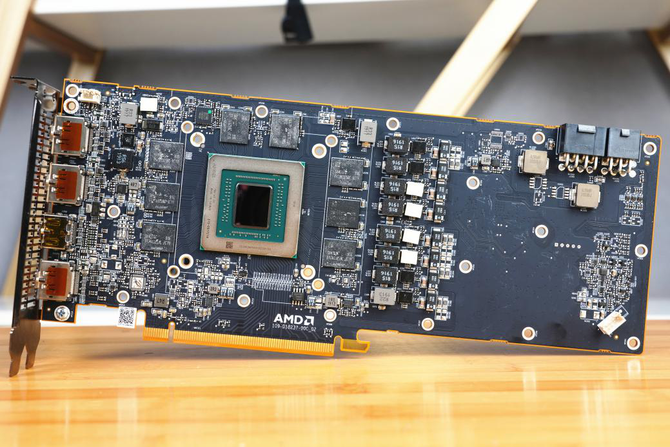

拆开散热器后，我们发现RX 5700 XT的PCB板十分规整：

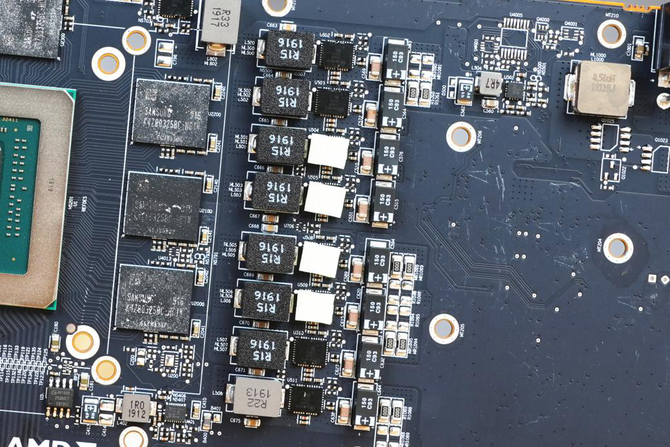

RX 5700 XT采用7相数字供电设计：

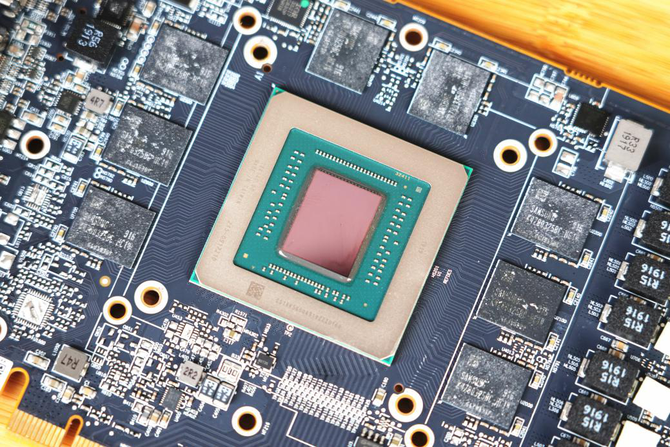

完整的NAVI核心，具备40组CU计算单元、2560组流处理器、160组纹理单元和64组ROPs光栅化处理单元。

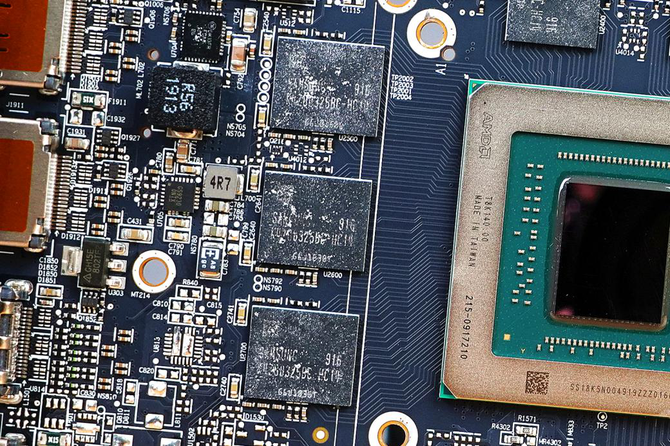

围绕在核心周围的8颗显存，单颗1GB，共8颗组成8GB的总容量。频率为14Gbps，256bit位宽，等效带宽448GB/s。
